Modell

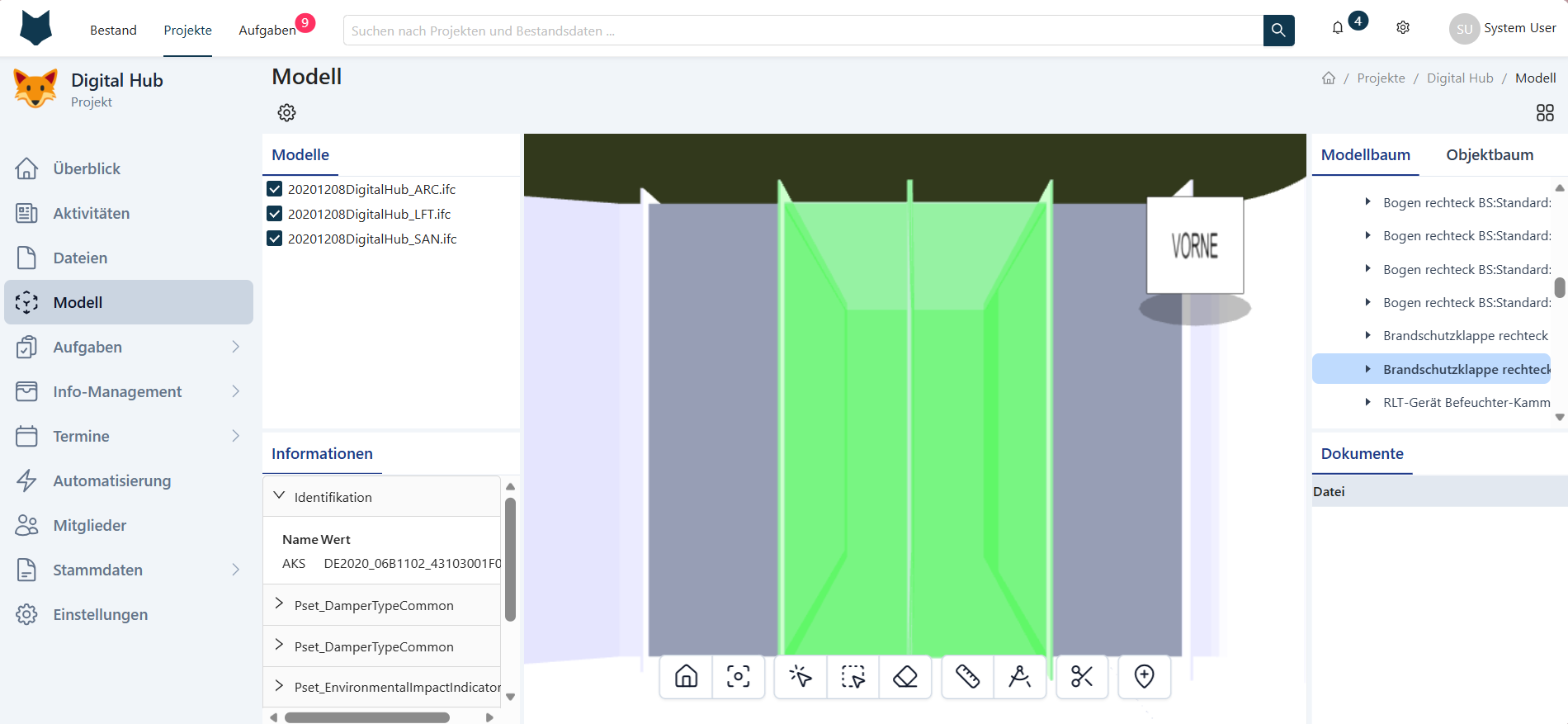

Die Seite Modell dient zur Darstellung und Analyse von 3D-Modellen (z. B. IFC-Dateien). Sie ermöglicht es, mehrere Modelle gleichzeitig zu laden, Bauteile zu untersuchen und strukturierte Informationen einzusehen.
info
Die verfügbaren Funktionen können je nach Modelltyp und Berechtigungen variieren.
Aufbau der Modell-Seite
Die Seite ist in mehrere Bereiche gegliedert: Modellauswahl, Viewer, Strukturansicht und Detailinformationen.
Modelle (links oben)
Hier wählen Sie die Modelle aus, die im Viewer angezeigt werden sollen.
| Bereich | Beschreibung |
|---|---|
| Modellliste | Zeigt alle verfügbaren Modelle in Projekt und Bestand |
| Auswahl | Aktivieren oder deaktivieren Sie Modelle über Checkboxen |
| Mehrfachauswahl | Mehrere Modelle können gleichzeitig angezeigt werden |
3D-Viewer (Mitte)
Der Viewer stellt die ausgewählten Modelle visuell dar.
| Funktion | Beschreibung |
|---|---|
| Navigation | Drehen, Zoomen und Verschieben der Ansicht |
| Selektion | Auswahl einzelner Bauteile im Modell |
| Hervorhebung | Ausgewählte Elemente werden visuell markiert |
| Werkzeuge | Zusätzliche Funktionen über die Toolbar (z. B. Messen, Auswahl, Reset) |
Modellbaum / Objektbaum (rechts oben)
Hier wird die Struktur der geladenen Modelle dargestellt.
| Bereich | Beschreibung |
|---|---|
| Modellbaum | Hierarchische Darstellung nach Modellstruktur |
| Objektbaum | Alternative Darstellung nach Objekten |
| Navigation | Aufklappen von Elementen zur Detailansicht |
| Selektion | Auswahl eines Elements im Baum markiert es im Viewer |
Informationen (links unten)
Zeigt Eigenschaften des ausgewählten Elements.
| Bereich | Beschreibung |
|---|---|
| Property Sets | Gruppierte Eigenschaften (z. B. Identifikation) |
| Attribute | Detailinformationen wie Name, ID oder Klassifikation |
| Dynamische Anzeige | Inhalte ändern sich je nach Auswahl im Modell |
Dokumente (rechts unten)
Verknüpfte Dokumente zum ausgewählten Element.
| Bereich | Beschreibung |
|---|---|
| Dateiliste | Anzeige verknüpfter Dateien |
| Zugriff | Öffnen oder Herunterladen von Dokumenten |
Nutzung der Modell-Seite
| Bereich | Beschreibung |
|---|---|
| Modelle ein-/ausblenden | Wählen Sie die gewünschten Modelle über die Checkboxen |
| Im Modell navigieren | Nutzen Sie Maus oder Touch zur Steuerung der Ansicht |
| Elemente auswählen | Klicken Sie Bauteile im Viewer oder im Baum an |
| Informationen anzeigen | Prüfen Sie Eigenschaften im Informationsbereich |
| Struktur nutzen | Navigieren Sie über Modell- oder Objektbaum |
| Dokumente öffnen | Greifen Sie auf verknüpfte Dateien zu |
Hinweise
| Thema | Beschreibung |
|---|---|
| Mehrere Modelle | Modelle können kombiniert dargestellt werden |
| Performance | Große Modelle können die Ladezeit beeinflussen |
| Selektion | Auswahl im Viewer und Baum ist synchron |
| Kontextbezogene Daten | Informationen und Dokumente beziehen sich immer auf das ausgewählte Element |
