Informations-Modell
Der Tab Informations-Modell zeigt die strukturierten Metadaten eines Modells an. Sie können hier Eigenschaften einzelner Objekte einsehen, ohne den Viewer aktiv nutzen zu müssen.
info
Welche Informationen sichtbar sind, hängt vom Modellinhalt sowie von Ihren Berechtigungen ab.
Aufbau des Informations-Modells
Der Tab ist in zwei zentrale Bereiche gegliedert: die Modellstruktur und die Detailansicht der Eigenschaften.

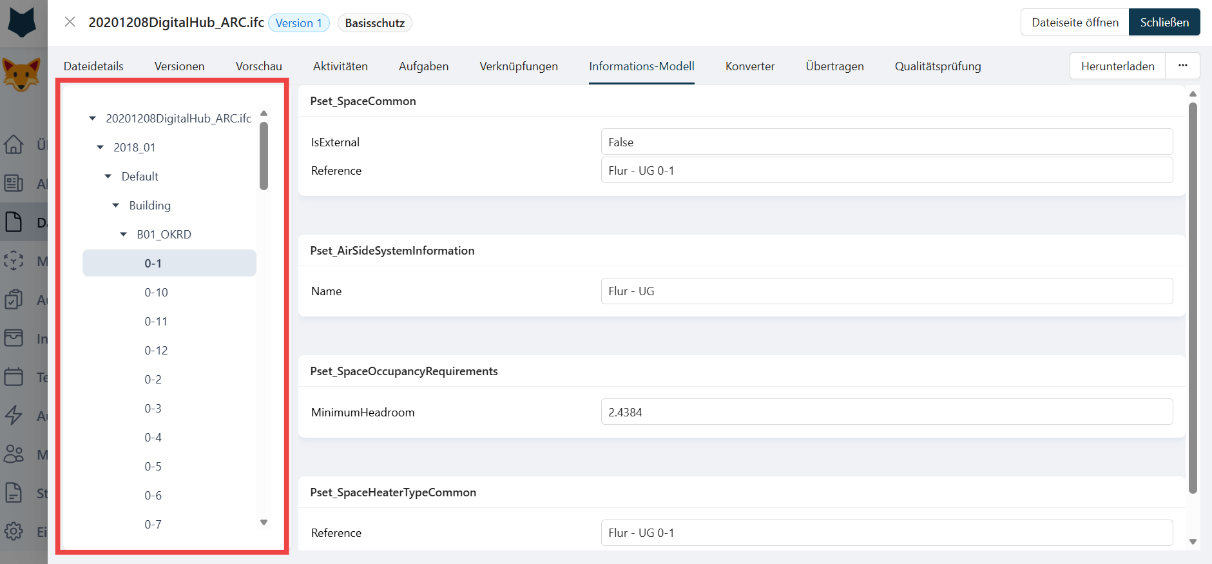

Modellstruktur (linke Seite)
Die linke Seite zeigt die hierarchische Struktur des Modells.
Hier navigieren Sie durch das Modell und wählen gezielt einzelne Elemente aus.
| Bereich | Beschreibung |
|---|---|
| Modellbaum | Hierarchische Darstellung des gesamten Modells |
| Elemente | Enthält z. B. Gebäude, Geschosse oder Räume |
| Auswahl | Klick auf ein Element zeigt dessen Eigenschaften rechts an |

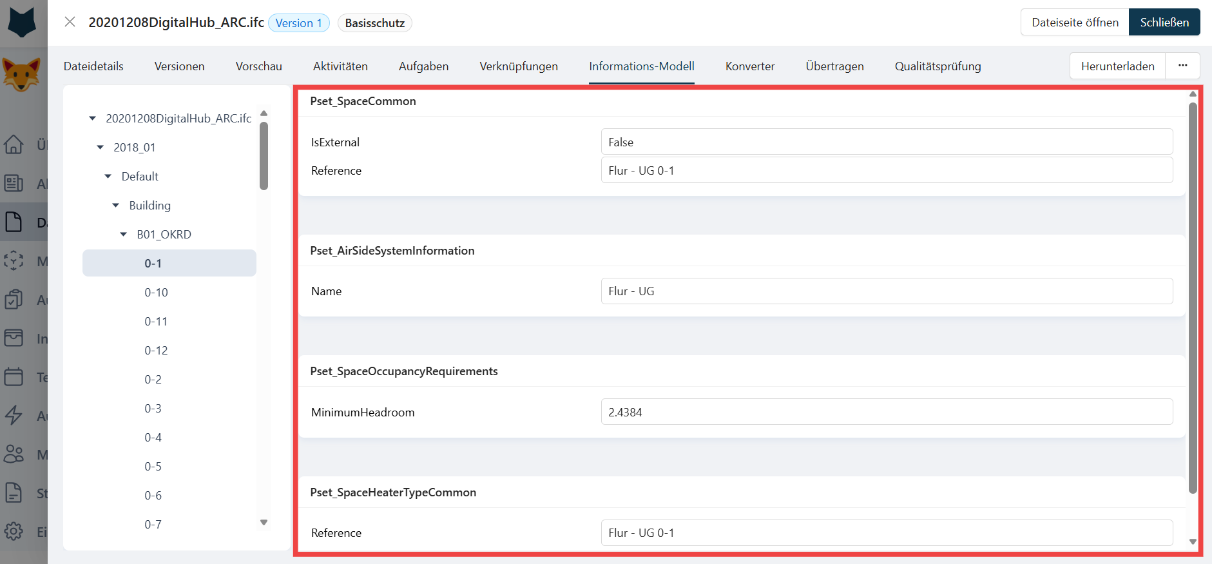

Eigenschaften (rechte Seite)
Die rechte Seite zeigt alle verfügbaren Informationen zum ausgewählten Objekt.
Die Daten sind in sogenannte Property Sets gruppiert, die thematisch zusammengehörige Eigenschaften bündeln.
| Bereich | Beschreibung |
|---|---|
| Property Sets (Psets) | Gruppieren Eigenschaften nach Themen (z. B. Raumdaten, technische Informationen) |
| Eigenschaften | Einzelne Attribute wie Name, Referenz oder Maße |
| Werte | Zugehörige Werte der Eigenschaften (z. B. Zahlen, Texte, Boolean-Werte) |
Arbeiten mit dem Informations-Modell
Navigation im Modell
- Wählen Sie ein Element im Modellbaum aus.
- Die zugehörigen Eigenschaften werden automatisch angezeigt.
- Die Struktur hilft dabei, gezielt bestimmte Bereiche (z. B. Räume oder Bauteile) zu finden.
Eigenschaften analysieren
- Eigenschaften sind in logisch gruppierten Abschnitten (Property Sets) organisiert.
- Sie können schnell relevante Informationen wie:
- Bezeichnungen
- Referenzen
- technische Werte
- Anforderungen identifizieren.
Hinweise zur Nutzung
| Thema | Beschreibung |
|---|---|
| Struktur verstehen | Nutzen Sie den Modellbaum zur gezielten Navigation |
| Property Sets nutzen | Eigenschaften sind thematisch gruppiert und leichter auffindbar |
| Schnelle Analyse | Ideal zur Prüfung von Modellinformationen ohne 3D-Interaktion |
| Konsistenz prüfen | Unterstützt bei der Kontrolle von Attributen und Datenqualität |
